集负载开关、电能监测和功率测量多功能于一体的解决方案

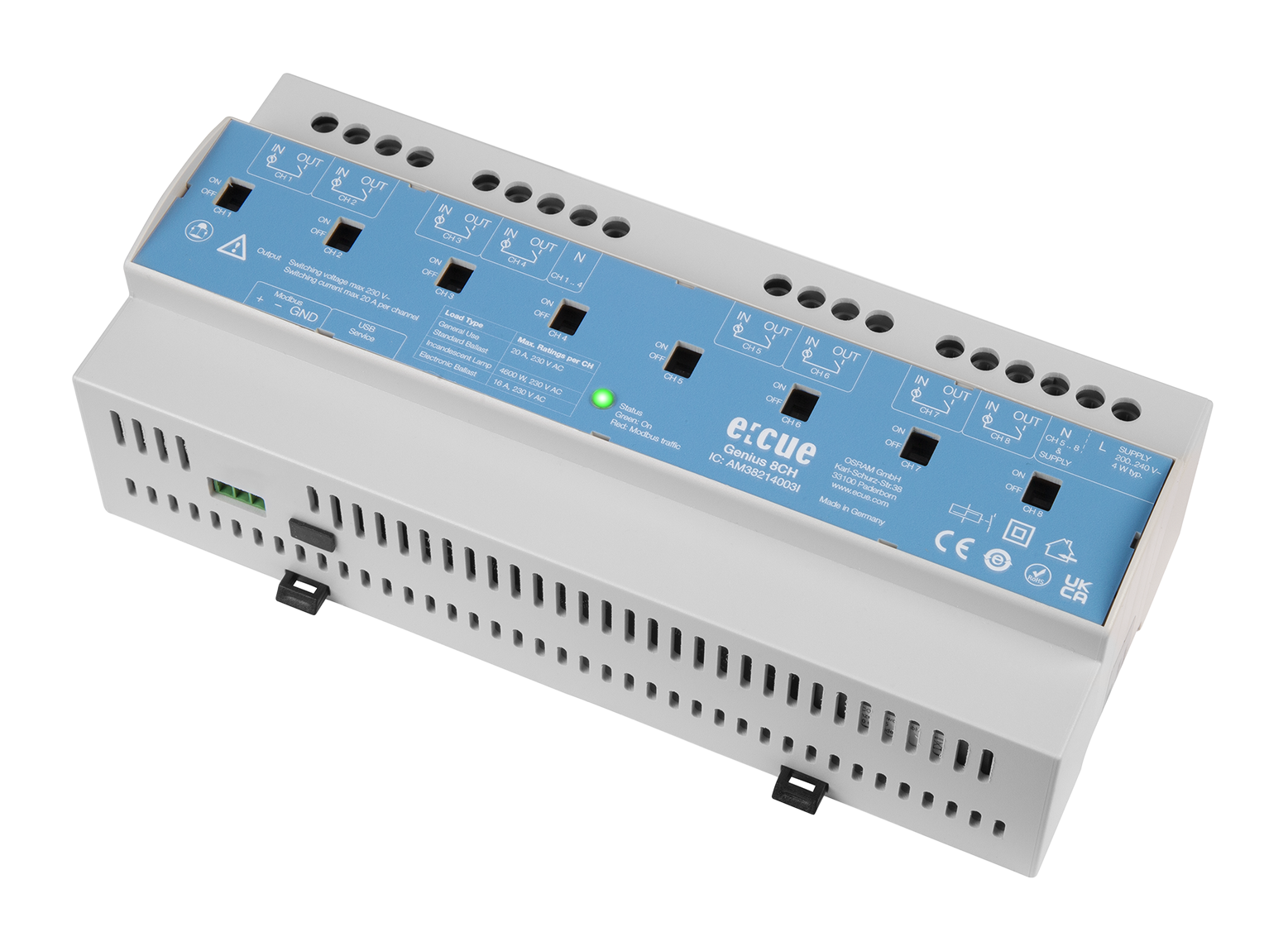

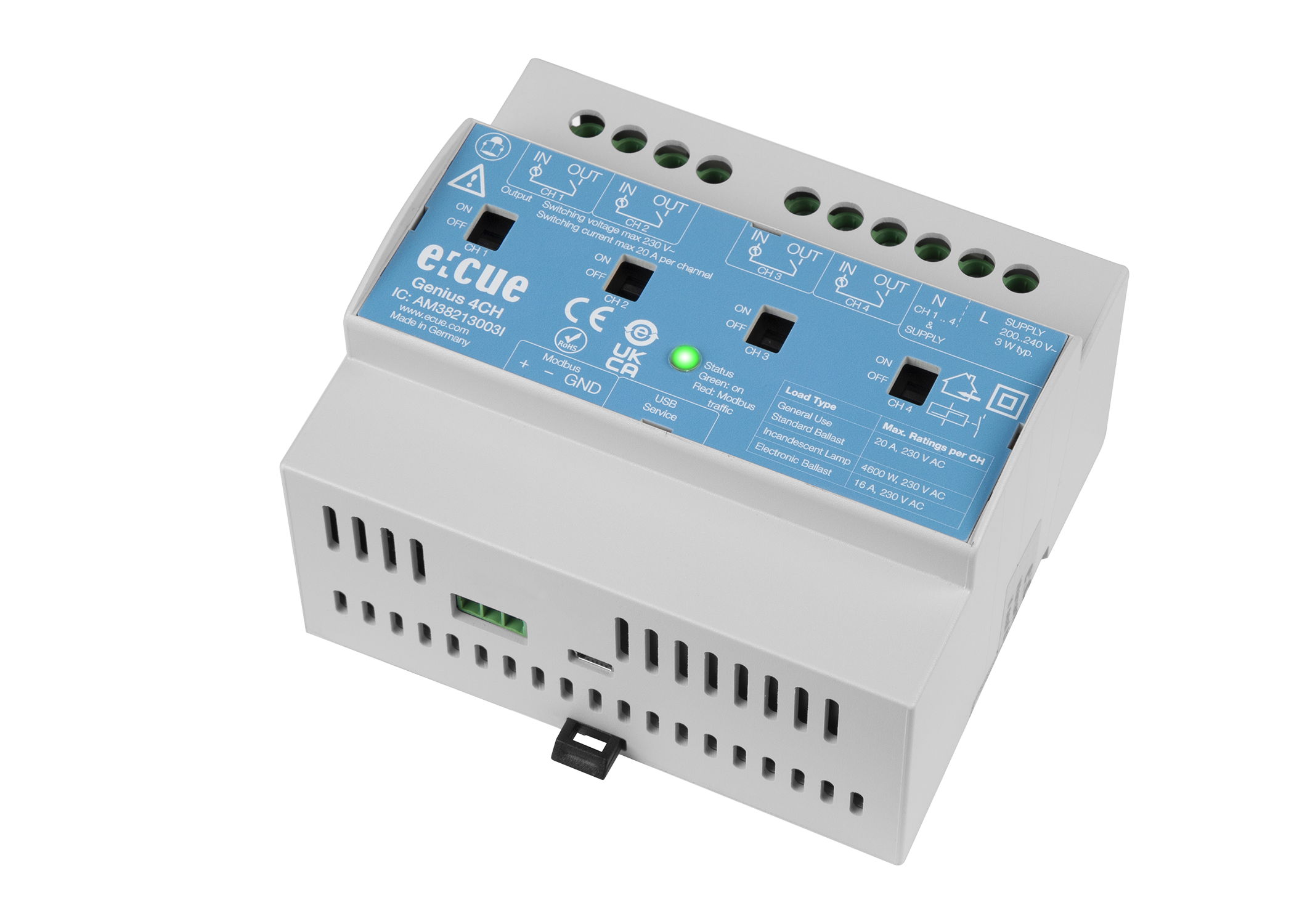

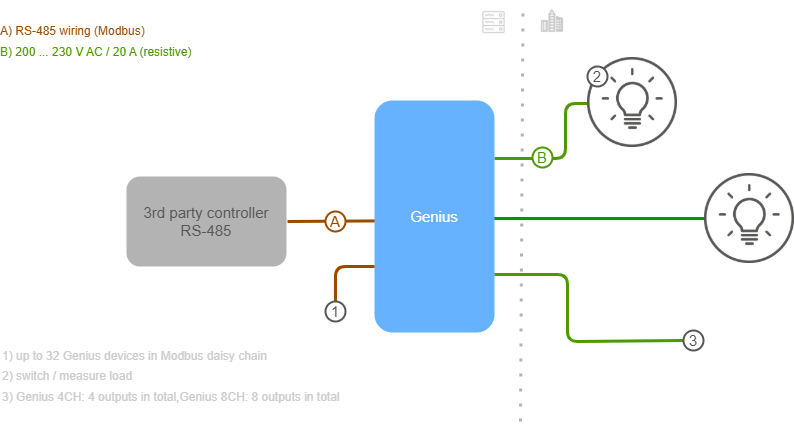

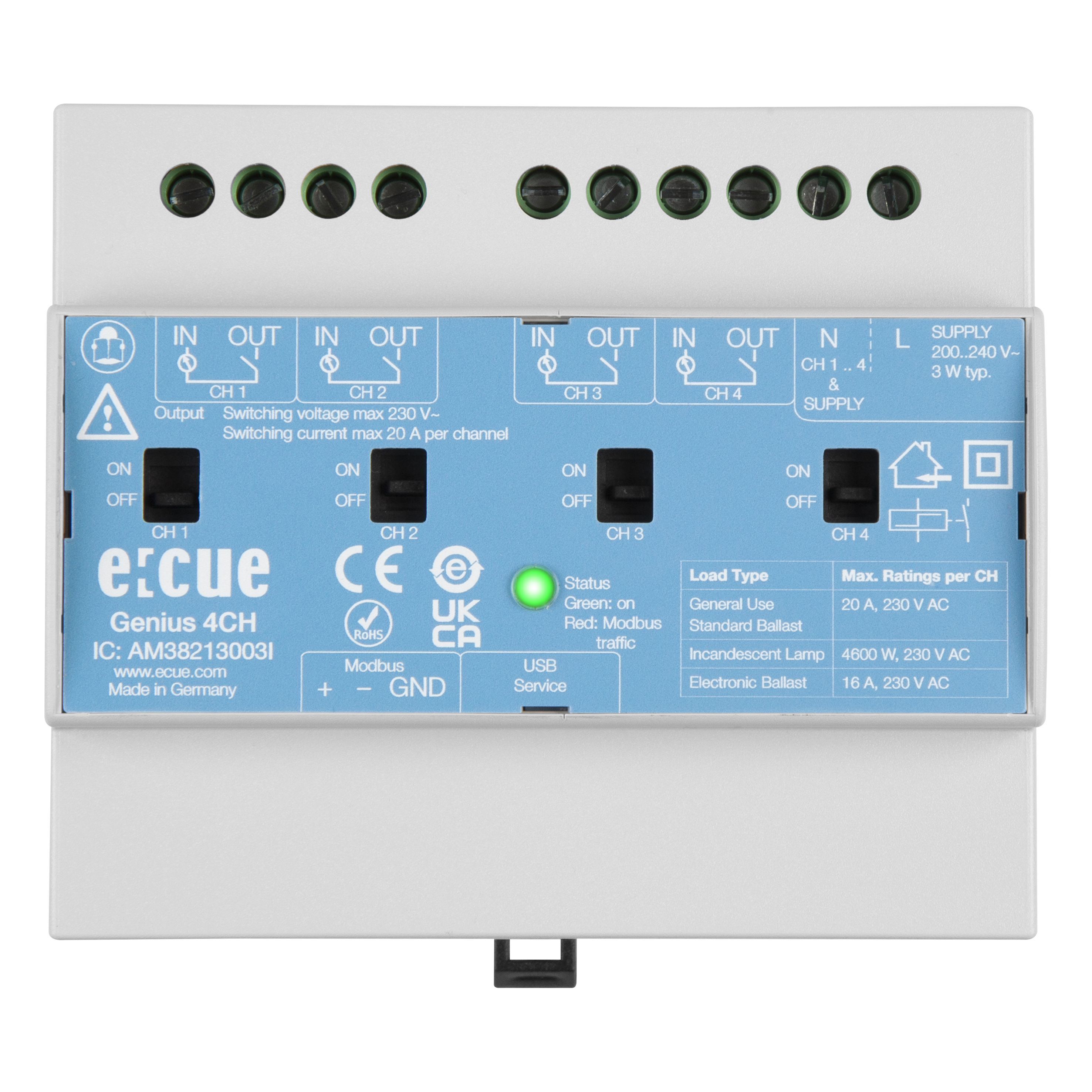

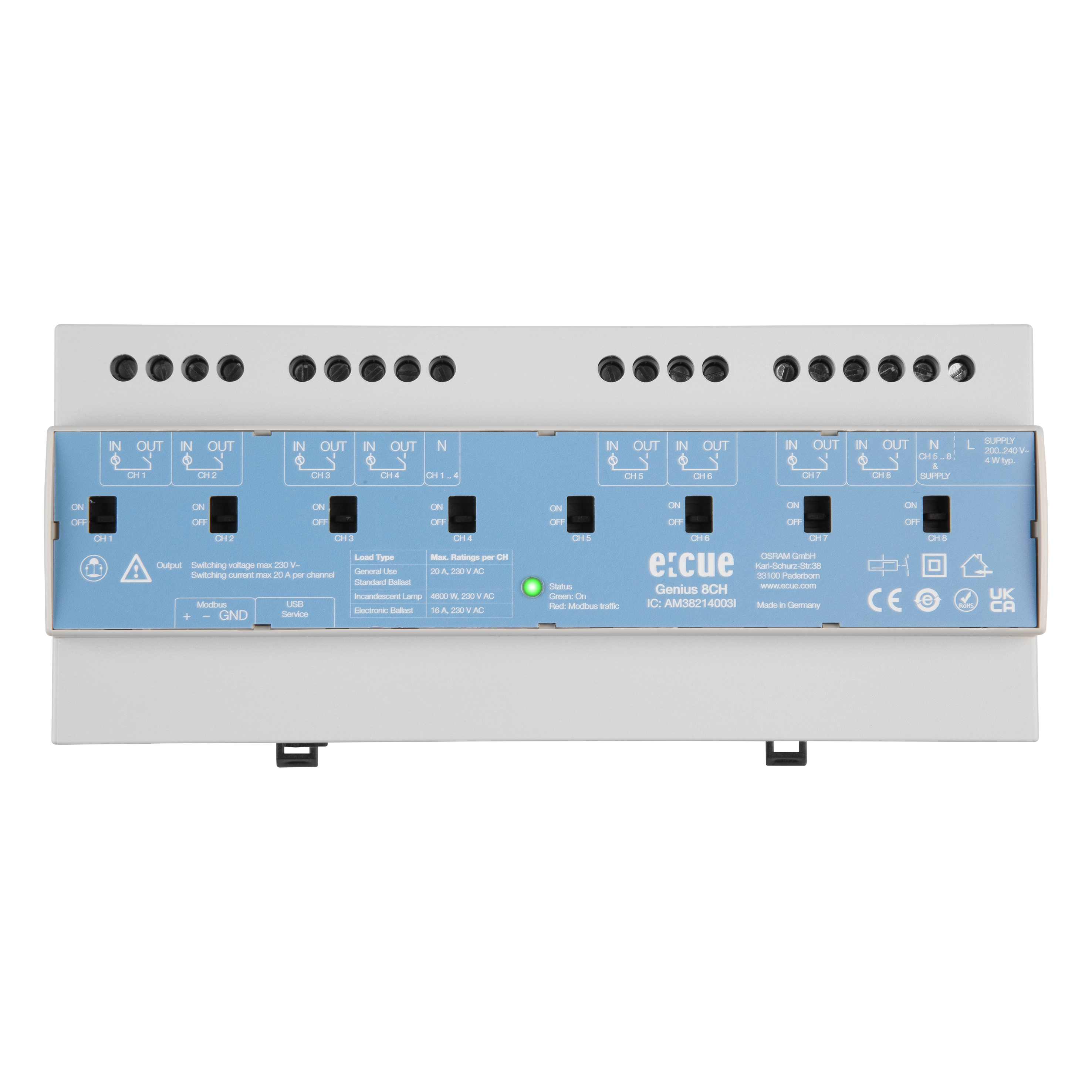

Genius 是继电器控制器和电能表，集测量和开关负载于一体。通过 RS-485 接口的 Modbus RTU / ASCII 协议与任何第三方系统进行通信。Genius 4CH 提供四个单刀单掷配置的双稳态继电器接口，并配有用于服务超限的手动开关。Genius 8CH 提供八个双稳态继电器接口。它是控制照明装置的模块化基本解决方案。Genius 可轻松安装在标准的 35mm DIN 导轨上，或通过外壳底座上的键孔安装在墙壁或任何稳定的垂直表面上。该节点由AC 线路供电。
| Genius 4CH | Genius 8CH | |||||||||||||||||
| 尺寸 (W x 高 x 深 ) | 106.3 x 90.5 x 62mm / 4.2 x 3.6 x 2.4 英寸（不含紧固夹） |
213 x 90.5 x 62mm / 8.4 x 3.6 x 2.4 英寸（不包括紧固夹） |
||||||||||||||||
| 重量 | 320 g / 0.71lb | 600 g / 1.32lb | ||||||||||||||||
| 电源input | 200-240V ±10% 50/60HzAC | 200-240V ±10% 50/60HzAC | ||||||||||||||||
| 耗电量 | < 3W | < 4W | ||||||||||||||||
| 工作温度 |
-20 …50°C / -4 … 122°F 对于> 40°C ，最多只能使用 2 个通道。2 个通道，最大 20 A 负载 |
-20 …50°C / -4 … 122°F 对于> 40°C ，最多只能使用 4 个通道。4 个通道，最大 20 A 负载 |
||||||||||||||||
| 存储温度 | -10 …70°C / -4 … 158°F | -10 …70°C / -4 … 158°F | ||||||||||||||||
| 操作/存储湿度 | 0 … 80%RH, 非冷凝 | 0 … 80%RH, 非冷凝 | ||||||||||||||||
| 过电压类别 | II | II | ||||||||||||||||
| 安装条件 | IP20, 非室外使用，仅限楼内连接 | IP20, 非室外使用，仅限楼内连接 | ||||||||||||||||
| 污染程度 | II | II | ||||||||||||||||
| IEC 防护等级 | II 级 | 二级 | ||||||||||||||||
| 外壳 | 自熄混合 PC/ABS，UL 文件 E140692 | 自熄灭混合 PC/ABS，UL 文件 E140692 | ||||||||||||||||
| 安装 | 安装在 35mm DIN rail (EN 60715) 上，或带锁孔安装在任何稳定的垂直表面上 | 安装在 35mm DIN rail （EN 60715）上，或带钥匙孔安装在任何稳定的垂直表面上 | ||||||||||||||||
| 认证 | CE,UKCA, RoHS | CE,UKCA, RoHS | ||||||||||||||||
| Relay 产出 |
4 x SPST 馈通闭锁继电器，带手动超控功能、 用于实心导线和绞合导线的上升笼式夹钳、 线规0.05 … 5.26mm²，扭矩：0.5 牛米 每通道标称电压115 … 230 VAC
浪涌电流：500 A 峰值 / 2 ms 每个通道的最大运行频率：10 次/分钟/ 每分钟 |
8 x SPST 馈通闭锁继电器，带手动超控功能、 用于实心导线和绞合导线的上升笼式夹钳、 线规0.05 … 5.26mm²，扭矩：0.5 牛米 每通道标称电压115 … 230 VAC
浪涌电流：500 A 峰值 / 2 ms 每个通道的最大运行频率：10 次/分钟/ 每分钟 |
||||||||||||||||
| 测量数据 |
电压、电流、功率（有功、视在功率、无功）、功率因数、能量（有功）、相位、线路频率、状态 |
电压、电流、功率（有功、视在功率、无功）、功率因数、能量（有功）、相位、线路频率、状态 |
||||||||||||||||
| 测量公差 |
± 3 % |
± 3 % |
||||||||||||||||
| 串行端口 |
Modbus RTU / ASCII (RS-485)，3 针可插拔连接器 |
Modbus RTU / ASCII (RS-485)，3 针可插拔连接器 |
||||||||||||||||
| USB 端口 |
1 x 迷你 USB，B 型 |
1 x 迷你 USB，B 型 |
||||||||||||||||
| 用户界面 |
数据活动和设备状态的综合LED |
数据活动和设备状态的综合LED |
